Überlappungen, Risse und Unterfüllungskontrolle bei kaltgeformten Sechskantschrauben

Bei Fehlerprüfungen für die Herstellung von Verbindungselementen in großen Stückzahlen sehe ich häufig eine Überlappung unter dem Kopf, die die Endbearbeitung übersteht und zu einem Ermüdungsgrund wird, nachdem die Schraube in Betrieb genommen wird. Der endgültige Schaden mag wie ein einfaches gebrochenes Befestigungselement aussehen, aber der technische Ablauf beginnt früher – mit der Materialidentität, der Verbindungsgeometrie, der Fertigungsintegrität, dem Installationsverhalten oder einer sich ändernden Betriebsumgebung. In diesem Artikel werden kaltgeformte Bolzendefekte anhand dieses Mechanismus und nicht anhand von Marketingaussagen erläutert.

Die verifizierten Produktdaten sind bewusst eng gefasst: Sechskantschraube aus Edelstahl 904L, M3–M160, nicht standardmäßige Fähigkeit und Ausführung nach DIN, ANSI, GB oder einer genehmigten nicht standardmäßigen Zeichnung. Es werden keine Festigkeitsklasse, Prüflast, Zugwert, Härte, Drehmomentkoeffizient, Ermüdungsgrenze, Korrosionslebensdauerwert, Beschichtung, Toleranzsatz oder genaue Standardzahl angegeben. Überprüfen Sie jeden fehlenden Parameter vor der Spezifikation anhand des aktuellen Testberichts des Herstellers.

Wie kaltumgeformte Schraubenfehler den Lastpfad steuern

Bei einer ordnungsgemäß geklemmten Verbindung kann die Scherung zunächst durch Reibung zwischen den Bauteilen übertragen werden. Sobald der Schlupf beginnt, verlagert sich die Last in Richtung Lochlager, Schaftkontakt, Gewindekontakt in der Scherebene und lokale Biegung. Die Veränderung ist nichtlinear und hinterlässt häufig polierte Grenzflächen, Reibabrieb, verlängerte Kontaktspuren oder asymmetrische Lagerabdrücke. Diese Zeugenmarkierungen sind ein wesentlicher Beweis bei der Fehleranalyse.

Eine Konstruktion, die bewusst eine lagerartige Scherung zulässt, erfordert andere Nachweise als eine rutschfeste Verbindung. Lochtoleranz, Schaftposition, Gewindeposition, Kantenabstand, Bauteildicke und Verformungskompatibilität stehen im Mittelpunkt. Die Schraubenbeschreibung allein kann nicht Aufschluss darüber geben, welchen Lastpfad die Baugruppe verwenden soll.

Im vorliegenden Fall ist die maßgebliche Betriebseinwirkung eine große Verformungsdehnung, gefolgt von einer axialen Vorspannung und einer zyklischen Lagerbeanspruchung. Ich würde diese Aktion von den geklemmten Elementen über die Lagerfläche, den Übergang von Kopf zu Schaft, den Schaft, das Eingriffsgewinde und die Gegenkomponente abbilden. Die Karte sollte erkennen, wo sich der Kontakt öffnen kann, wo Schlupf beginnen kann und wo lokale Biegung oder Spannungskonzentration auftritt. Diese Übung bestimmt, welche Dimensionen und Mängel wirklich kritisch sind.

1. Definieren Sie die entladene Geometrie.Zeichnen Sie Lücken, Kontaktflächen, Gewindeposition, effektives Eingreifen und Ausrichtung auf.

2. Installation definieren.Geben Sie an, wie die Klemmkraft erzeugt, gemessen und aufrechterhalten wird, ohne dass davon ausgegangen wird, dass das Drehmoment der Vorspannung entspricht.

3. Wenden Sie Serviceaktionen an.Berücksichtigen Sie große Umformdehnungen, gefolgt von axialer Vorspannung und zyklischer Lagerspannung sowie etwaiger Umverteilung zwischen benachbarten Verbindungselementen.

4. Bewerten Sie die Verschlechterung.Berücksichtigen Sie Schwankungen im Drahtzustand, beim Abschneiden, bei der Schmierung, bei der Übertragung und beim Matrizenverschleiß als Änderungen bei der Mechanik, dem Materialzustand und der Prüfbarkeit.

5. Verknüpfen Sie Beweise mit Entscheidungen.Weisen Sie jedem glaubwürdigen Fehlermechanismus eine Zeichnungskontrolle oder einen Test zu.

Das von Shanghai Liyang Certification Co., Ltd. ausgestellte Qualitätsmanagementsystem-Zertifikat LY203E5074Q ist der einzige bereitgestellte Zertifizierungsnachweis. Es weist auf die Zertifizierung eines Qualitätsmanagementsystems hin; Aktuelle Gültigkeit, Standort, Geltungsbereich und der Managementsystemstandard, auf den sich das Zertifikat bezieht, müssen überprüft werden, bevor das Dokument in einer technischen Akte verwendet wird.

Kritische Merkmale und technische Funktionen

Zu den relevanten „Komponenten“ gehören geometrische Zonen und Passschnittstellen, da eine Schraube nicht isoliert validiert werden kann. Bei der Herstellung von Verbindungselementen in großen Stückzahlen wird der kritische Wert durch den Weg bestimmt, über den große Umformspannungen, gefolgt von axialer Vorspannung und zyklischer Lagerspannung in die Baugruppe gelangen. Die Tabelle trennt verifizierte Informationen von Projektdefinitionen, sodass ein Ingenieur erkennen kann, wo noch Beweise fehlen.

Überprüfen Sie alle Parameter anhand aktueller Testberichte und geltender Standards, bevor Sie sie in Spezifikationen verwenden.

Ein Nennmaterial und ein Nenndurchmesser geben keinen Aufschluss über die Übergangsgeometrie, die Gewindetoleranz, die Beziehung zwischen Lager und Fläche oder das Verhalten des Gegengewindes. Diese Funktionen sollten in einer Zeichnungshierarchie mit klarer Priorität gesteuert werden. Wenn eine Standardfamilie aufgerufen wird, muss jede nicht standardmäßige Abweichung sichtbar sein und darf nicht in einer allgemeinen Notiz ausgeblendet werden.

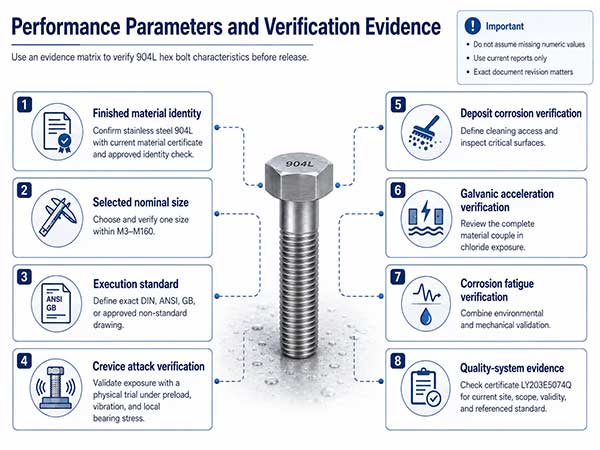

Leistungsparameter und Verifizierungsnachweise

Ich verwende eine Beweismatrix anstelle einer generischen Inspektionsliste. In jeder Zeile muss das Merkmal angegeben werden, warum es für kaltgeformte Schraubenfehler von Bedeutung ist, die Produktionsstufe, in der es entsteht, die Überprüfungsmethode, die Annahmeregel, die Häufigkeit der Probenahme oder Überprüfung, der Reaktionsplan und die aufbewahrten Aufzeichnungen. Werte, die im Anhang fehlen, bleiben offen; Sie dürfen nicht aus dem Gedächtnis oder von einer anderen Verbindungselementsorte aus vervollständigt werden.

Überprüfen Sie alle Parameter anhand aktueller Testberichte und geltender Standards, bevor Sie sie in Spezifikationen verwenden.

DIN, ANSI und GB sind Standardfamilien und keine vollständigen Produktdefinitionen. Der Ingenieur muss das genaue Dokument, die Revision, den Produktstil, das Gewindesystem, die Toleranzklasse, die Anforderungen an die mechanischen Eigenschaften und die tatsächlich beabsichtigte Testmethode identifizieren. Eine genehmigte, nicht standardmäßige Zeichnung muss diese Anforderungen selbst enthalten. „Gleichwertig“ sollte nicht ohne einen dokumentierten Vergleich aller funktionsrelevanten Klauseln akzeptiert werden.

Für kaltumgeformte Schraubenfehler sollten Akzeptanzbereiche aus dem validierten Lastpfad und der validierten Montage abgeleitet werden. Wenn das Projekt Vorspannung, Ermüdung, Korrosion, Abtragen, Härte, Einsatztiefe, optische Auflösung, Wirbelstromgrenzen oder Fähigkeitsziele erfordert, müssen diese Zahlen aktuelle Beweise enthalten. Die gelieferten Materialien und Abmessungsbereiche können diese nicht ersetzen.

Materialfluss durch eine Formungssequenz mit mehreren Stationen

Eine Route mit mehreren Stationen sollte zeigen, warum jeder Vorformling existiert. Die Sequenz muss das Material in den Kopf bewegen, ohne dass eine instabile freie Oberfläche entsteht, die später faltet. Volumenausgleich, Stauchhöhe, Übergangsradius und Übertragungsorientierung sind miteinander verknüpft. Wenn eine Station nicht ausreichend gefüllt ist, kann ein späterer Schlag die Oberfläche optisch schließen, während eine innere Überlappung erhalten bleibt.

Die Drahtvorbereitung beeinflusst die verfügbare Duktilität und Reibung. Oberflächenbeschichtung, Schmiermittelverschleppung, Schnittrechtwinkligkeit und Endschäden verändern die Art und Weise, wie das Material in die Matrize gelangt. Der spezifische Herstellungsweg für 904L wurde nicht angegeben und muss anhand aktueller Herstellungsunterlagen überprüft werden, anstatt anhand der Praxis bei Kohlenstoffstahl angenommen zu werden.

Die Prozessüberwachung sollte die Stationsbelastung mit geschnittenen Teilen und fehlerhaften Proben korrelieren. Eine steigende Last kann auf Gesenkverschleiß oder Schmiermittelverlust hinweisen; Eine fallende Ladung kann auf einen geringen Vorrat oder eine unvollständige Befüllung hinweisen. Alarmgrenzen erfordern eine physische Validierung. Durch eine abschließende optische Inspektion können einige äußere Risse identifiziert werden, die Kontinuität des inneren Kornflusses kann jedoch nicht nachgewiesen werden.

Unterkopfschoß als konstruktive Bedingung.Bei der Herstellung von Verbindungselementen in großen Stückzahlen ist der Auslösemechanismus eine freie Oberfläche, die sich während einer ungeeigneten Vorformlingssequenz faltet. Ich würde eine große Umformspannung, gefolgt von einer axialen Vorspannung und einer zyklischen Lagerspannung reproduzieren, während ich die Passgeometrie und den Installationszustand konstant halte, und dann das Merkmal vor und nach der Belastung untersuchen. Die technische Konsequenz ist, dass die Diskontinuität zu einer Ermüdungsursache wird. Eine nützliche Validierungsaufzeichnung muss zeigen, warum die vorgeschlagene Kontrolle – Neugestaltung des Materialflusses und Validierung durch Aufteilung – diese physische Kette unterbricht und nicht nur den endgültigen Schaden erkennt.

Es werden Beweise für den Head-Crack benötigt.Bei der Untersuchung sollte gezielt nach Hinweisen gesucht werden, dass die lokale Zugspannung die Duktilität des Materials übersteigt. Relevante Beobachtungen können asymmetrischer Kontakt, Dimensionsbewegung, Oberflächenübertragung, ein lokalisierter Bruchursprung oder ein Prozessprotokoll sein, das sich vor der betroffenen Charge geändert hat. Da sich Risse während des Anziehens oder der Wartung ausbreiten, sollte die Abnahme auf einem projektdefinierten Funktionstest und einer Inspektion auf Funktionsebene basieren. Die vorbeugende Anforderung besteht darin, den Drahtzustand zu überprüfen und die Verformung zu verteilen.

Grenzfall: Exzentrischer Kopf.Dieser Modus ist wichtig, wenn normale Produktions- oder Serviceschwankungen die Baugruppe in Richtung Abschneiden bewegen oder der Transfer falsch ausgerichtet ist. Bei der Überprüfung sollte die ungünstigste glaubwürdige Kombination aus Geometrie, Materialzustand, Reibung und Schwankungen im Drahtzustand, Abbruch, Schmierung, Übertragung und Matrizenverschleiß getestet werden. Wenn der Mechanismus aktiv ist, werden Lagerdruck und Werkzeugeingriff ungleichmäßig. Die Spezifikation sollte daher Nachweise zur Kontrolle der Lagerbestandsposition und des Transferzeitpunkts erfordern und die Eindämmung definieren, wenn dieser Nachweis fehlschlägt.

Prüflogik für unvollständige Füllung.Das endgültige visuelle Erscheinungsbild allein kann nicht bestätigen, ob das Lagervolumen, der Druck, die Entlüftung oder der Werkzeugzustand unzureichend sind. Ich würde eine Inspektionsmethode wählen, die das auslösende Merkmal beobachtet, ein Prozesssignal, das identifiziert, wann es erstellt werden kann, und eine Chargenaufzeichnung, die die Exposition begrenzt. Der Grund liegt auf der Hand: Kopfabmessungen und Lastweg sind beeinträchtigt. Im Kontrollplan sollte angegeben werden, wie die Mengenregelung und die Überwachung der Werkzeuglebensdauer zu verwenden sind, wer reagiert und welches Produkt in der Warteschleife bleibt.

Feldinterpretation von Transition Tearing.Wenn die Baugruppe aus dem Betrieb zurückgeschickt wird, sollte der Analyst das beschädigte Teil mit unbeNutzten Teilen aus derselben Charge und mit benachbarten Befestigungselementen vergleichen. Die Arbeitshypothese lautet: Radius und Strömungsrichtung erzeugen eine übermäßige lokale Belastung; Die erwartete Folge ist, dass die Kraft unter dem Kopf verringert wird. Installationsaufzeichnungen, Kontaktmarkierungen, Bruchstellen, Materialnachweise und Prozessgenealogie sollten diese Hypothese entweder stützen oder ablehnen. Korrekturmaßnahmen müssen Vorform und Übergangsgeometrie ändern.

Die Kaltumformung muss als Abfolge konzipiert werden und nicht anhand der Maschinenkapazität beschrieben werden. Materialvolumen, Trennzustand, Vorformlingsgeometrie, jeder Station zugewiesene Verformung, Transferausrichtung, Matrizenunterstützung, Schmierung und tatsächliche Materialduktilität bestimmen, ob sich Kopf und Übergang ohne Überlappungen oder Risse füllen. Eine Oberfläche, die sich in den Hohlraum faltet, bleibt eine Diskontinuität, da der Druck keine metallurgische Kontinuität über eine oxidierte Grenzfläche hinweg wiederherstellt.

Geschnittene Entwicklungsproben sollten über die anspruchsvollsten Fließwege entnommen werden. Anschließend können die Kornflussrichtung, die Unterkopffüllung, die Übergangskontinuität und jede gefaltete Oberfläche mit der Umformanalyse verglichen werden. Die Simulation ist nützlich, um hohe Zugspannungen und Matrizendrücke zu lokalisieren, sie erfordert jedoch eine Korrelation mit Produktionsteilen zu mehr als einem Zeitpunkt in der Werkzeuglebensdauer.

Die optische Sortierung ist am stärksten für sichtbare, orientierbare Merkmale wie Gesamtlänge, Vorhandensein des Kopfes, Bruttodurchmesser, offensichtliche Fadenunterbrechung oder Oberflächenmarkierungen mit ausreichendem Kontrast. Die Erkennungswahrscheinlichkeit hängt von der Kameraauflösung, der Objektivverzerrung, der Beleuchtungsgeometrie, der Teileausrichtung, den Schwellenwerten des Algorithmus und dem Ausschussmechanismus ab. Ein Validierungssatz muss bekannte Mängel in der Nähe der vorgeschlagenen Akzeptanzgrenze enthalten, nicht nur offensichtliche Demonstrationsmuster.

Verdeckte Überlappungen, interne Füllungen, Materialschwankungen unter der Oberfläche und Wärmebehandlungsbedingungen erfordern andere Methoden. Optische Geräte sollten in einem Kontrollplan als eine Ebene behandelt werden, wobei in regelmäßigen Abständen bestätigt wird, dass der gesamte Erkennungs- und Auswurfpfad weiterhin funktioniert.

Projektspezifische Validierungssequenz für kaltumgeformte Schraubenfehler

1. Stufe 1 – Unter-Kopf-Runde:Bereiten Sie ein Montage- oder Produktionsmuster vor, bei dem sich eine freie Oberfläche während einer ungeeigneten Vorformlingssequenz faltet. Wenden oder simulieren Sie eine große Umformspannung, gefolgt von axialer Vorspannung und zyklischer Lagerspannung, und dokumentieren Sie dann, ob die Diskontinuität zu einer Ermüdungsursache wird. Geben Sie die Phase erst frei, wenn die Beweise zeigen, dass der Entwurf oder Prozess den Materialfluss neu gestalten und durch Abschnitte validieren wird.

2. Stufe 2 – Kopfriss:Bereiten Sie eine Baugruppe oder ein Produktionsmuster vor, bei dem die lokale Zugspannung die Duktilität des Materials übersteigt. Wenden Sie eine große Verformungsspannung an oder simulieren Sie sie, gefolgt von einer axialen Vorspannung und einer zyklischen Lagerspannung, und dokumentieren Sie dann, ob sich der Riss während des Anziehens oder der Wartung ausbreitet. Geben Sie die Phase erst frei, wenn die Beweise zeigen, dass die Konstruktion oder der Prozess den Drahtzustand überprüfen und die Verformung verteilen wird.

3. Stufe 3 – Exzentrischer Kopf:Bereiten Sie ein Montage- oder Produktionsmuster vor, bei dem der Schnitt oder die Übertragung falsch ausgerichtet ist. Wenden Sie eine große Umformspannung an oder simulieren Sie diese, gefolgt von einer axialen Vorspannung und einer zyklischen Lagerbeanspruchung, und dokumentieren Sie dann, ob der Lagerdruck und der Werkzeugeingriff ungleichmäßig werden. Geben Sie die Phase erst frei, wenn die Beweise zeigen, dass das Design oder der Prozess die Lagerposition und den Transferzeitpunkt kontrollieren wird.

4. Stufe 4 – Unvollständige Füllung:Bereiten Sie eine Baugruppe oder ein Produktionsmuster vor, bei dem das Lagervolumen, der Druck, die Entlüftung oder der Werkzeugzustand unzureichend sind. Wenden oder simulieren Sie eine große Umformspannung, gefolgt von axialer Vorspannung und zyklischer Lagerspannung, und dokumentieren Sie dann, ob Kopfabmessungen und Lastpfad beeinträchtigt sind. Geben Sie die Stufe erst frei, wenn die Beweise zeigen, dass das Design oder der Prozess dies tun wird. Verwenden Sie Volumenkontrolle und Überwachung der Werkzeuglebensdauer.

5. Stufe 5 – Übergangsriss:Bereiten Sie eine Baugruppe oder ein Produktionsmuster vor, bei dem Radius und Fließrichtung übermäßige lokale Spannungen erzeugen. Wenden Sie eine große Verformungsdehnung an oder simulieren Sie sie, gefolgt von einer axialen Vorspannung und einer zyklischen Lagerbeanspruchung, und dokumentieren Sie dann, ob die Festigkeit unter dem Kopf verringert wird. Geben Sie die Phase erst frei, wenn die Beweise zeigen, dass das Design oder der Prozess die Vorform- und Übergangsgeometrie ändern wird.

Diese Sequenz sollte die ausgewählte Größe, die tatsächlich zusammenpassenden Komponenten, den Zustand der Produktionsoberfläche und die Umgebungsbedingungen berücksichtigen, die als Variation im Drahtzustand, Abbruch, Schmierung, Übertragung und Matrizenverschleiß beschrieben werden. Es ist kein Ersatz für erforderliche Projektstandards; Es ist die Mechanismuskarte, die zur Auswahl der richtigen verifizierten Methoden verwendet wird. Akzeptanzwerte bleiben projektspezifisch, sofern im mitgelieferten Anhang keine Angaben gemacht werden.

Die Fertigungs- und Prüfebenen müssen miteinander verbunden sein. Eine Umformsimulation prognostiziert das Risiko, gibt jedoch kein Produkt frei; Durch die Sektionierung werden ausgewählte Proben geprüft, es wird jedoch nicht die gesamte Charge gescreent. Die Prozessüberwachung erkennt Signaländerungen, erfordert jedoch eine Fehlerkorrelation. Die optische Sortierung und die Wirbelstromsortierung verfügen jeweils über begrenzte Erkennungsmechanismen. Der Kontrollplan sollte sie nur dann kombinieren, wenn jede Ebene eine definierte Frage und eine validierte Grenze hat.

Diese Unterscheidungen verhindern auch eine ungültige Übertragung von Technologieansprüchen. Gewindewalzen nach der Wärmebehandlung, Induktionshärten, Mehrstationen-Kaltumformung, SPC, optische Sortierung und Wirbelstromprüfung können alle nützlich sein, aber nichts gilt automatisch für jede 904L-Sechskantschraube. Der ausgewählte Prozess muss mit dem Material, der Geometrie, der erforderlichen Leistung und den Prüfnachweisen für das tatsächliche Projekt kompatibel sein.

Häufige Fehler und mechanismusbasierte Ursachen

Überprüfen Sie alle Parameter anhand aktueller Testberichte und geltender Standards, bevor Sie sie in Spezifikationen verwenden.

Wenn eine Überlappung unter dem Kopf die Endbearbeitung übersteht und nach Inbetriebnahme des Bolzens zu einer Ermüdungsursache wird, würde ich die Baugruppe vor der Reinigung oder Demontage konservieren. Lagerspuren, Gewindeposition, Reibverschleiß, Korrosionsablagerungen, Bruchausrichtung, Werkzeugaufzeichnungen und der Zustand benachbarter Befestigungselemente können den auslösenden Mechanismus von der endgültigen Überlastung unterscheiden. Ein Austausch durch eine größere oder nominell stärkere Schraube kann den Schaden an eine andere Stelle verlagern, wenn die wahre Ursache in einer Fehlausrichtung, einem Aufhebeln, einem Festsetzen, einem Fressen oder einem nicht überprüften Gegengewinde liegt.

Die Grundursache sollte als physische Kette geschrieben werden. „Schlechte Qualität“ reicht nicht aus; „Eine beim Vorformen entstandene gefaltete Oberfläche verblieb am Unterkopfübergang und löste einen zyklischen Riss aus, nachdem die Verbindungstrennung eine Biegung verursachte“ ist prüfbar. Der Beweisplan kann dann jedes Glied in der Kette bestätigen oder ablehnen.

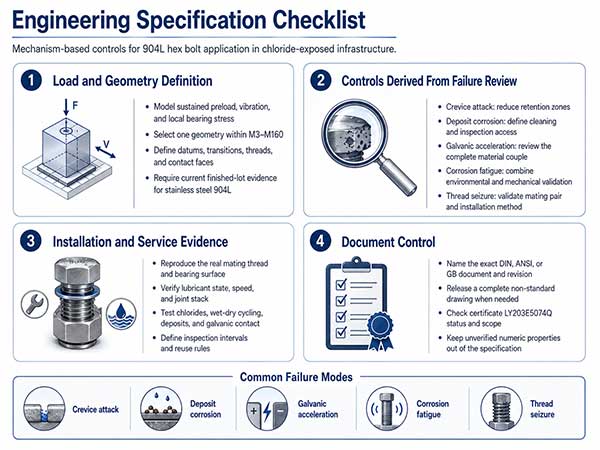

Checkliste für technische Spezifikationen

Last- und Geometriedefinition

• Modellieren Sie große Umformdehnungen, gefolgt von axialer Vorspannung und zyklischer Lagerspannung anhand des realen Stapels, der bei der Herstellung von Verbindungselementen in großen Mengen verwendet wird.

• Wählen Sie eine Geometrie zwischen M3 und M160 aus und definieren Sie alle funktionalen Bezugspunkte, Übergänge, Gewinde und Kontaktflächen.

• Für Edelstahl 904L ist ein aktueller Endlosnachweis erforderlich; Akzeptieren Sie keine allgemeine Beschreibung von Edelstahl.

• Legen Sie Projektwerte für Festigkeit, Dehnverhalten, Härte, Ermüdung, Abstreifen und Verformung fest, da im Anhang keine angegeben sind.

Aus der Fehlerüberprüfung abgeleitete Kontrollen

• Unterkopfschoß:Überprüfen Sie, ob sich eine freie Oberfläche während einer ungeeigneten Vorformlingssequenz faltet. erfordern, dass die Produktions- oder Designsteuerung den Materialfluss neu gestaltet und durch Aufteilung validiert.

• Kopfriss:Überprüfen Sie, ob die lokale Zugspannung die Duktilität des Materials übersteigt. erfordern, dass die Produktions- oder Konstruktionskontrolle den Drahtzustand überprüft und die Verformung verteilt.

• Exzentrischer Kopf:Überprüfen Sie, ob Cutoff oder Transfer falsch ausgerichtet sind. erfordern, dass die Produktions- oder Designsteuerung die Lagerposition und den Transferzeitpunkt kontrolliert.

• Unvollständige Füllung:Überprüfen Sie, ob das Lagervolumen, der Druck, die Entlüftung oder der Werkzeugzustand unzureichend sind. erfordern, dass die Produktions- oder Konstruktionssteuerung Volumenkontrolle und Werkzeugstandzeitüberwachung verwendet.

• Übergangsriss:Überprüfen Sie, ob Radius und Fließrichtung eine übermäßige lokale Belastung erzeugen. erfordern, dass die Produktions- oder Designsteuerung die Vorform- und Übergangsgeometrie ändert.

Installations- und Servicenachweise

• Reproduzieren Sie während der Installationsvalidierung das tatsächliche Gegengewinde, die Lageroberfläche, den Schmiermittelzustand, die Geschwindigkeit und den Verbindungsaufbau.

• Testen Sie die Auswirkung von Schwankungen im Drahtzustand, Abbruch, Schmierung, Übertragung und Gesenkverschleiß, anstatt die Haltbarkeit anhand des Legierungsnamens zu bestimmen.

• Definieren Sie eine Basislinie im installierten Zustand, einen Inspektionszugriff, eine Intervalllogik, eine Wiederverwendungsentscheidung und eine Reaktion auf ein ausgefallenes Mitglied der Verbindung.

Dokumentenkontrolle

• Benennen Sie das genaue DIN-, ANSI- oder GB-Dokument und die Revision oder geben Sie eine vollständige, nicht standardmäßige Zeichnung frei.

• Überprüfen Sie das Qualitätsmanagementsystem-Zertifikat LY203E5074Q, ausgestellt von Shanghai Liyang Certification Co., Ltd., um den aktuellen Standort, den Umfang, den Status und den referenzierten Managementsystemstandard zu erfahren.

• Halten Sie alle nicht überprüften numerischen Eigenschaften aus der Spezifikation heraus, bis ein aktueller Bericht genehmigt wird.

Teilen Sie Ihre Projektparameter für eine technische Überprüfung.

Bewertung der technischen Fähigkeiten des Herstellers

Ningbo Yi Teng Construction Machinery CO, LTD gibt an, die Rohstoffe und die Produktqualität zu kontrollieren und Sechskantschrauben aus Edelstahl 904L in M3–M160 und nicht standardmäßigen Formen anzubieten; Bei der mitgelieferten Zertifizierung handelt es sich um das Qualitätsmanagementsystem-Zertifikat LY203E5074Q, ausgestellt von Shanghai Liyang Certification Co., Ltd. Die aktuelle Produktseite sollte vor der Spezifikation auf die ausgewählte Zeichnung, Testberichte und genaue Ausführungsstandardreferenz überprüft werden.

Der stärkste Indikator für die technische Reife ist die kontrollierte Reaktion auf Veränderungen. Materialaustausch, Werkzeugreparatur, Maschinentransfer, Änderungen des Prozessablaufs und Revisionen der Prüfsoftware sollten eine Risikoprüfung auslösen. Die erforderliche Neuvalidierung kann je nach betroffenem Mechanismus von einer Dimensionsstudie bis hin zu zerstörenden Schnitt- oder Montagetests reichen.

Aufzeichnungen sollten die Revisionsidentität über Angebot, Zeichnungsgenehmigung, Produktion, Inspektion, Verpackung und Versand hinweg wahren. Gemischte Revisionen führen zu Fehlern, die durch keine abschließende Bemusterung zuverlässig verhindert werden können.

Bei kaltgeformten Bolzenmängeln sollte die Prüfung nach einem einzigen Los erfolgen. Wählen Sie einen fertigen Behälter aus und verfolgen Sie ihn rückwärts durch Freigabe, Inspektion, Prozesseinstellungen, Werkzeugidentität, Materialeingang und Zeichnungsgenehmigung. Wählen Sie dann einen aufgezeichneten Prozessalarm oder eine Nichtkonformität aus und verfolgen Sie ihn durch Eindämmung, Korrektur, Überprüfung und Beseitigung. Bei dieser Überprüfung in zwei Richtungen wird geprüft, ob das System unter normalen und anormalen Bedingungen funktioniert.

Häufig gestellte Fragen zu kaltgeformten Schraubenfehlern

Warum kann eine Kaltumformungsschicht bestehen bleiben, nachdem die Oberfläche geschlossen aussieht?

Beginnen Sie mit der physikalischen Möglichkeit, dass sich die A-Oberfläche während einer ungeeigneten Vorformlingssequenz faltet. Bei der Herstellung von Verbindungselementen in großen Stückzahlen erfordert eine gültige Antwort einen Versuch oder eine Berechnung, die eine große Umformdehnung reproduziert, gefolgt von einer axialen Vorspannung und einer zyklischen Lagerspannung, gefolgt von einer Prüfung des mit der Überlappung unter dem Kopf verbundenen Merkmals. Die bereitgestellten Produktfakten enthalten keine zahlenmäßige Begrenzung für diese Entscheidung.

Welche Proben sollten bei der Werkzeugqualifizierung geschnitten werden?

Verwenden Sie die genaue kontrollierte Zeichnung und benennen Sie die zutreffende DIN-, ANSI-, GB- oder genehmigte nicht standardmäßige Anforderung. Die Sorge besteht darin, dass die lokale Zugspannung die Duktilität des Materials übersteigt, was bedeutet, dass ein isolierter Katalogwert oder ein generisches Messergebnis die Frage nicht klären kann. Der Nachweis sollte zeigen, wie der Drahtzustand überprüft und die Verformung verteilt werden kann.

Kann die optische Sortierung jeden Kaltumformfehler unter dem Kopf erkennen?

Suchen Sie nach den auslösenden Beweisen, bevor Sie das endgültige Symptom interpretieren. Wenn Abtrennung oder Übertragung falsch ausgerichtet sind, ist die erwartete technische Konsequenz, dass der Lagerdruck und der Werkzeugeingriff ungleichmäßig werden. Material-, Prozess-, Installations- und Chargenaufzeichnungen sollten mit physischen Zeugenmarkierungen verglichen werden, bevor Korrekturmaßnahmen ausgewählt werden.

Wie sollten Stationslastalarme eingerichtet werden?

Behandeln Sie die Bedingung als definierten Randfall. Die angegebene M3–M160-Reihe und das 904L-Material stellen keine Leistung dar, wenn das Lagervolumen, der Druck, die Entlüftung oder der Werkzeugzustand unzureichend sind. Aus dem Zeichnungs- und Validierungsplan muss hervorgehen, wie sich die Konstruktion durch Volumenkontrolle und Überwachung der Werkzeuglebensdauer bei Schwankungen des Drahtzustands, des Abbruchs, der Schmierung, der Übertragung und des Gesenkverschleißes auswirkt.

Senden Sie die kontrollierte Zeichnung, den Verbindungsaufbau, die Details zum Gegengewinde, die Betriebslasten, die Umgebung und die Installationsmethode zur Überprüfung der technischen Spezifikationen.
